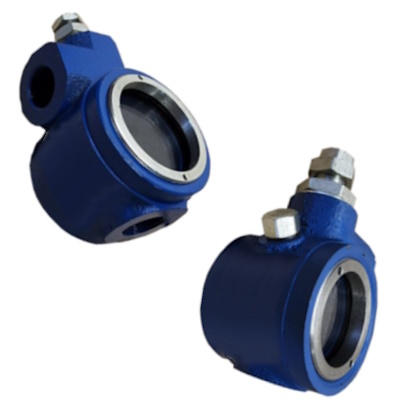

Дроссель смазочный ДР-10, ДР-16, ДР-20, ДР-25, ДР-32
Описание
Смазочные дроссели предназначены для регулировки подачи и визуального наблюдения за потоком жидкого смазочного материала с кинематической вязкостью от 4 до 400 мм²/с (сВт) при температуре окружающей среды и смазочного материала от 5 до 45°С.
Основные параметры при номинальном давлении 0,4 МПа (4 кгс/см²) и размеры смазочных дросселей ДР указаны ниже.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРИСОЕДИНЯЮЩИЕ И ГАБАРИТНЫЕ РАЗМЕРЫ ДРОССЕЛЕЙ ДР:
| Наименование | Условный
проход, Dу, мм |
d |
Номинальный поток,
л/мин |
В, мм. | b, мм. | L, мм | Н, мм. | h, мм | Масса, кг |
ДР-10 |
10 | Rc 3/8″ | 1.0 | 54 | 35 | 84 | 110 | 66 | 1,2 |
ДР-16 |
16 | Rc 1/2″ | |||||||
ДР-20 |
20 | Rc 3/4″ | 1.6 | 68 | 40 | 103 | 144 | 90 | 1,85 |
Смазочные дроссели ДР-16 должны устанавливаться вертикально, регулирующей иглой вверх.
— Во избежание поломки корпуса дросселя при установке рекомендуется трубы заворачивать стандартными ключами, не применяя приспособления для увеличения усилия закручивания.
— Для устранения течи через резьбовые соединения во время монтажа и эксплуатации смазочных дросселей применять краску, лен, сурик.
— Смотровые стекла должны быть чистыми.
